System przesuwny Moreview

Służy do konstruowania wielkogabarytowych drzwi przesuwnych o wąskich profilach całkowicie ukrytych w posadzce i ścianach

Cechy charakterystyczne profilu:

  • możliwość konstruowania drzwi aż do 4 m wysokości i maksymalnym ciężarze skrzydła przesuwnego do 1200 kg
  • możliwość na instalowanie tafli szklanych obok siebie bez widocznych z zewnątrz elementów aluminiowych
  • słupek statyczny umożliwia tworzenie ciągu przeszkleń stałych a całoszklany narożnik na ich łączenie pod dowolnym kątem
  • możliwość bezproblematycznego łączenia futryny jednojezdniowej z dwujezdniową a także wielokrotnych z futryną dwujezdniową
  • brak konieczności stosowania głębokiej zabudowy tam gdzie nie wymaga tego projekt
  • dostępne dwa rozwiązania z zakresu automatyzacji procesu przesuwania skrzydeł –standardowe z belką automatu mocowaną do górnej futryny od strony wewnętrznej oraz rozwiązanie premium z
  • automatyką całkowicie ukrytą w ramie
  • możliwość konstruowania okien stałych
  • możliwość szklenia od zewnątrz
  • nieograniczony dostęp światła słonecznego – transparentność do 98%
  • odwodnienie liniowe zintegrowane z ościeżnicą
  • możliwość wymiany zużytych rolek jezdnych bez konieczności zdejmowania ciężkich skrzydeł drzwiowych
  • dostępne rozwiązanie Klasa S z futryną dolną oraz mechanizmem jezdnym wpuszczanym w posadzkę – widoczna jest tylko wąska estetyczna szczelina o szerokości 25 mm

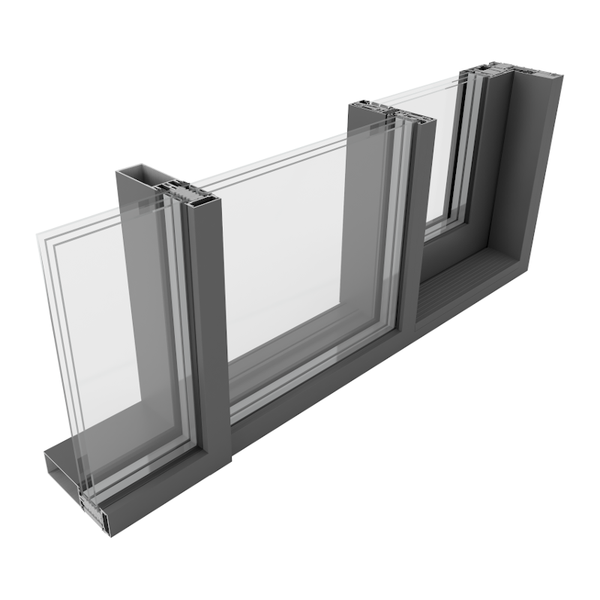

yawal-1-4
yawal-1-3
yawal-moreview
yawal-1-1



Specyfikacja i parametry techniczne



System Głęb. Konstrukcji Głęb. skrzydła Max wymiary Grubość szklenia Max ciężar Izolacyjność termiczna Akustyka
Moreview Dla szyny dwujezdniowej - 192 mm;
Dla szyny trzyjezdniowej – 294 mm
72 mm Szerokość skrzydła – 4000 mm; wysokość konstrukcji – 4000 mm 50 - 60 mm Skrzydło przesuwane manualnie - 400 kg; skrzydło przesuwane automatycznie - 120 kg; skrzydło stale – 1200 kg Wersja podstawowa: Uw od 0,7/m2K;; 42 dB
